儀器概述

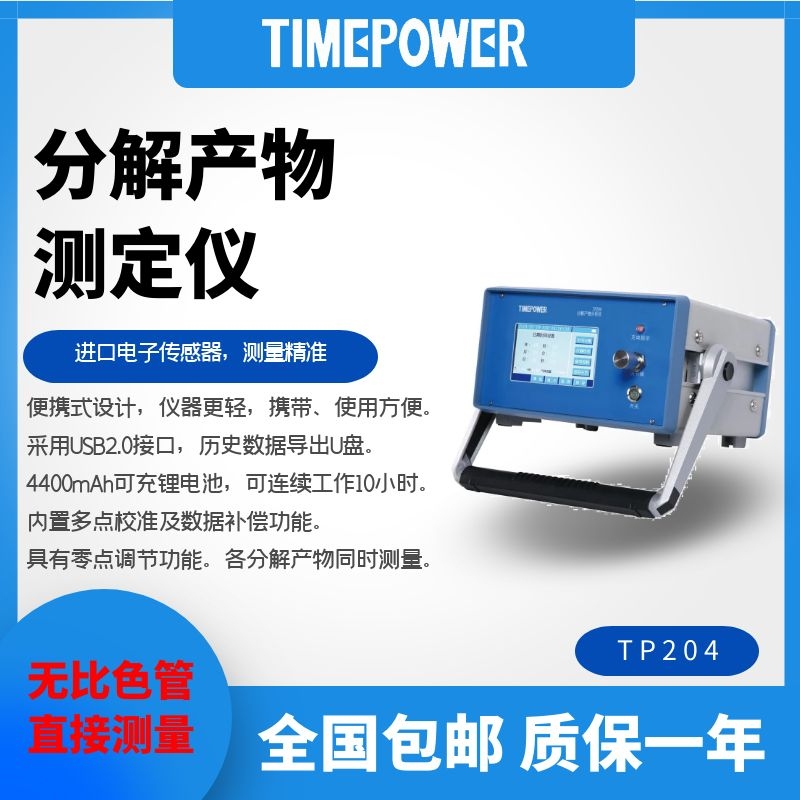

分解產物測定儀TP204采用 英國阿爾法電化學傳感器，為用戶提供了一種簡單的SF6分解產物現場檢測方法，使用過程中，連接到一個帶壓的充有SF6氣體設備的氣室中，讓SF6氣體以一定流速流過電化學傳感器，分解產物測定儀TP204直接測量到SF6氣體主要分解產物的含量，配合先進的檢測流程和故障診斷軟件，從而快速準確地檢測出設備內部故障。

主要特點

分解產物測定儀TP204便攜式設計，儀器輕便 ，攜帶、使用方便。

內部裝有進口電子質量流量傳感器，流量測試準確。

分解產物測定儀采用大容量設計，可存儲100組測試數據。

5寸彩色觸摸屏直接顯示數據，直觀易用。帶曲線及數字兩種顯示。

分解產物測定儀TP204采用USB2.0接口，歷史數據可通過接口導出到U盤。

分解產物測定儀TP204內置4400mAh可充鋰電池，一次充足可連續工作10小時。

測量數據帶自動保存，及手動保存，可自由輸入測量編號。

分解產物測定儀內置多點校準及數據補償功能。具有零點調節功能， 各分解產物同時測量。

無需比色管，電化學傳感器直接測量,內置采樣泵，可以在測量結束時吹掃清潔管道。

工作原理

氣體經減壓閥、導氣管進入分解產物測定儀TP204后，同時流入CO、SO2和H2S傳感器進行檢測，將CO、SO2和H2S濃度轉化成相應電信號，通過運放、濾波電路后，送至微處理器和A/D轉化器，將模擬信號轉化成相應的數字信號，由LCD顯示檢測濃度的實際值。

儀器安裝

開箱后,請按裝箱單核對儀器的型號、規格及附件數量。

電池充電

注：分解產物測定儀TP204電池在出廠時已部分充過電，用戶在首次使用時應先對電池進行充電，然后進行測量。分解產物測定儀TP204電池為內置型，不可強行將其拆下，否則將會影響儀器正常工作。

充電方法如下：

1.將隨三芯電源線安裝于插座上，然后連接電源。

2.充電完成后,先拔下電源，再將電源線從插座上拔下。

3、按下前面板開關按鈕即可開機，再次按下電源開關按鈕即可關機。

注：1、充電指示（紅燈）和滿電量指示（綠燈），首次充電所需時間較長，以后充電5小時以上即可充滿。

按鍵說明

按鍵共5個,分別為：

參數設置:可進行時間設置、儀器校準、省點控制等操作。

啟動測試:進入氣體分解產物檢測界面，直接顯示測試數據。

數據查詢:查詢測試數據，可進行打印、U盤存儲等操作。

幫助:氣體測試操作步驟詳解。

注意事項

1、分解產物測定儀TP204應放置在安全位置，防止摔壞。避免劇烈震動。

2、當檢測氣體中的CO、SO2和H2S濃度較高時，請將殘存在導氣管中的氣體排除后再進行下一臺設備的檢測。

3、當被檢測設備中的CO、SO2或H2S濃度超過正常值時，建議重新檢測一次，確認檢測結果是否正確。

4、調節氣體流量時，流量調節閥應緩慢打開，使流量指示在0.2～0.3升/分鐘范圍之內。

5、分解產物測定儀TP204使用前，應及時充電。充電時只需將儀器自帶的電源適配器插入充電口，無需打開儀器電源開關，儀器將自動充電，充電時間一般需要5個小時以上。
