儀器的操作

顯示說明

接通紅外光度測油儀電源后，打開電源開關，首先出現一個歡迎界面， 點擊“歡迎使用……” ，儀器進入預熱界面。 紅外光度測油儀需要預熱30min 才可穩定工作。點擊“SKIP”按鈕，儀器進入主界面

按鍵說明

功能觸摸鍵分布在界面。

（1）水中油測量：點擊“水中油測量”按鈕，系統進入紅外分光光度法測量水中油界面。在該界面可用紅外分光光度法對樣品進行定量測量以及四氯乙烯純度檢驗。

（2）餐飲油煙：點擊“餐飲油煙”按鈕，系統進入餐飲油煙測量界面。在該界面可進行四氯乙烯純度檢驗，對餐飲油煙樣品進行定量測量，繪制標準曲線。

（3）光譜掃描：點擊“光譜掃描”按鈕，系統進入光譜掃描界面。在該界面可進行基線掃描以及樣品掃描。

（4） 數據查詢：點擊“數據查詢”按鈕，系統進入歷史數據查詢界面，在該界面可對歷史測量數據進行查詢，包括檢測時間，吸光度值，溶液濃度，樣品濃度等。

（5）儀器設置：點擊“儀器設置”按鈕，系統進入密碼界面。輸入密碼后，系統進入 紅外光度測油儀設置界面，在該界面可對設備校正系數等參數進行設置。除非在專業的技術維護人員指導之下，否則不可自行修改儀器設置參數。

（6）關于儀器：點擊“關于儀器”按鈕，系統進入關于 紅外光度測油儀界面，在該界面可查看時間， 紅外光度測油儀編號，軟件版本，設備功能等信息。

功能菜單及設置

1、水中油測量

（1）點擊“水中油測量”進入“水中油測量”界面

左側為測量結果顯示區域，右上方為實時譜圖顯示區域，右下方為體積比輸入?yún)^(qū)域，下方為命令按鈕。

體積比：單擊輸入框，彈出輸入鍵盤，輸入體積比。

空白測量：取一個干凈的石英比色皿，向比色皿中倒入2/3體積的四氯乙烯，用擦鏡紙擦拭干凈后放入比色池中。點擊“空白測量”按鈕，設備跳轉至空白測量，下方四個按鈕變成灰色，并在右上方譜圖顯示區域顯示實時曲線，橫坐標為波數，縱坐標為電壓值。測量完成后， 紅外光度測油儀 自動跳轉。

樣品測量：將比色池中的比色皿拿出并倒掉四氯乙烯溶液，倒入少量樣品溶液潤洗兩次，再倒入2/3體積的樣品溶液擦拭后放入比色池中測量。點擊 “樣品測量”按鈕，右上方譜圖顯示區 域顯示實時譜圖，橫坐標為波數，縱坐標為吸光度。樣品測量完成后，跳轉至顯示樣品測量結果。

保存：若想對測量結果進行保存，點擊“保存”按鈕，聽見“滴”一聲提示音，說明測量結果保存成功，結果可在“數據查詢”界面查看。

返回：點擊“返回”按鈕，即可返回至主界面。

光譜掃描界面右邊為參數配置畫面，左邊為譜圖顯示區域，基線掃描即為單點（波數2930）掃描，目的是檢驗儀器的穩定性。樣品掃描為全譜掃描（起始波數為 3100，終止波數為2800）。

基線掃描：將需要掃描的樣品放入比色池，也可以什么都不放（掃描空氣），點擊“基線掃描”按鈕，系統開始進行基線掃描，下方三個按鈕變成灰色，不能動作，掃描結果會在譜圖顯示區域?qū)崟r(shí)顯示，橫坐標為時間，縱坐標為電壓值。掃描完成后，儀器自動跳轉，下方三個按鈕變?yōu)楹谏螕舨煌粹o可重復執行相應動作。基線掃描結果正常情況下應為一條比較平直的基線，若波動比較大或有其他現象，用戶應與生產廠商取得聯系。

樣品掃描：將需要掃描的樣品放入比色池，點擊“樣品掃描”按鈕，系統開始進行樣品掃描，下方三個按鈕變成灰色，不能動作，掃描結果會在譜圖顯示區域?qū)崟r(shí)顯示，橫坐標為波數，縱坐標為電壓值。掃描完成后， 紅外光度測油儀 自動跳轉界面，下方三個按鈕變?yōu)楹谏螕舨煌粹o可重復執行相應動作。

返回：點擊“返回”按鈕，即可返回至主界面。

相關儀器

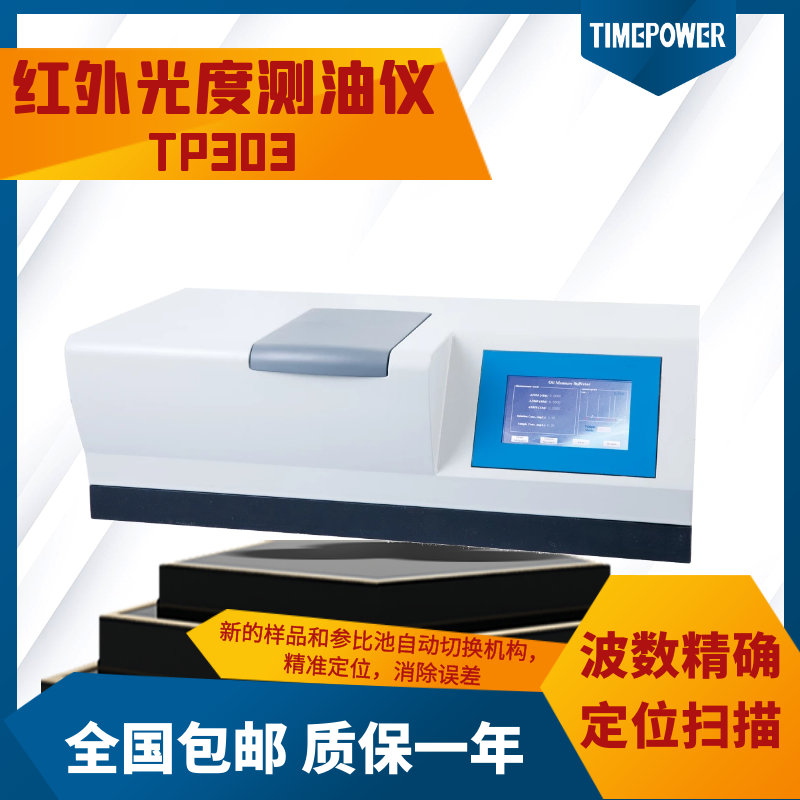

紅外光度測油儀
