儀器的操作

顯示說明

按下電源開關按鈕即可開機，再次按下電源開關按鈕即可關機，儀器開機后進入歡迎界面，3s后轉入界面

預熱2分鐘完成后或者點擊 “跳過預熱”，自動轉入主操作界面

按鍵說明

按鍵共5個 ,分別為：

參數設置:可進行時間設置、儀器校準、省點控制等操作。

啟動測試:進入氣體純度檢測界面，直接顯示測試數據。

數據查詢:查詢測試數據，可進行打印、 U盤存儲等操作。

幫助:氣體測試操作步驟詳解。

功能菜單及設置

1、參數設置

點擊“參數設置 ”進入參數設置界面

(1)時間設置

點擊“時間設置 ”，進入修改日期時間界面，點擊“選擇 ”鍵，選擇需要修改的“年 ”、“月 ”、“日 ”、“時 ”、“分 ”、“秒 ”，點擊“增加 ”或者“減小 ”修改數字，然后點擊“保存 ”完成時間校準 .

(2)儀器校準

點擊“儀器校準 ”，可進入儀器校準界面。

注：1、此步驟一般不需要操作，出廠時已由標準氣體校準。

2、該功能必須在測試已知純度的氣體時，誤差偏差較大時進行，且需要返回廠家由專業人員操作。

（3）省電控制

點擊“省電控制 ”，進入省電控制界面，可對屏幕亮度、屏幕自動關閉時間進行設置

2、啟動測試

點擊“啟動測試 ”進入氣體純度測試界面

（1）曲線

點擊“曲線 ”，進入曲線跟蹤顯示界面

（2）存儲

點擊“存儲 ”，進入氣樣編號輸入界面，點擊 “數字”輸入的氣樣編號，然后點擊 “輸入”鍵自動跳轉數據查詢界面，顯示所測氣樣數據內容。此界面可進行 “格式化”、 “打印”、 “退出”、 “U盤存儲”操作

3、數據查詢

點擊“數據查詢 ”進入數據查詢界面。

3、幫助

點擊“幫助 ”進入儀表操作步驟詳解界面如下

測試步驟

1、開機預熱十分鐘，此過程可以消除環境溫度對測試結果的影響。

2、連接氣樣

①將測量管道上螺紋端與開關接頭連接好，用扳手擰緊；

②再把測試管道上的快速接頭一端插入純度儀上的采樣口—< 氣體入口>；

③將排氣管道連接到出氣口—< 氣體出口>。

3、檢查電量

使用直流電時，請查看右上角顯示的電池電量，如果電量低于約20％，請關機充電后繼續使用。

4、開始測量

首先全部打開儀測量管道上的針型閥，然后調節純度儀面板上的流量閥，把流量調節到0.5L/M左右，開始測量氣體純度值。

5、存儲數據

設備測量完成后，可以將數據保存在儀器中，按“數據查詢 ”鍵調出操作菜單。

6、測量其它氣體

一臺設備測量后，關閉測量管道上的針型閥和純度儀上的調節閥。將轉接頭從氣源接頭上取下。如果需要繼續測量其他設備，按照上面步驟繼續測量下一臺設備。

7、測量結束

所有設備測量結束后，關閉純度儀電源。

相關儀器

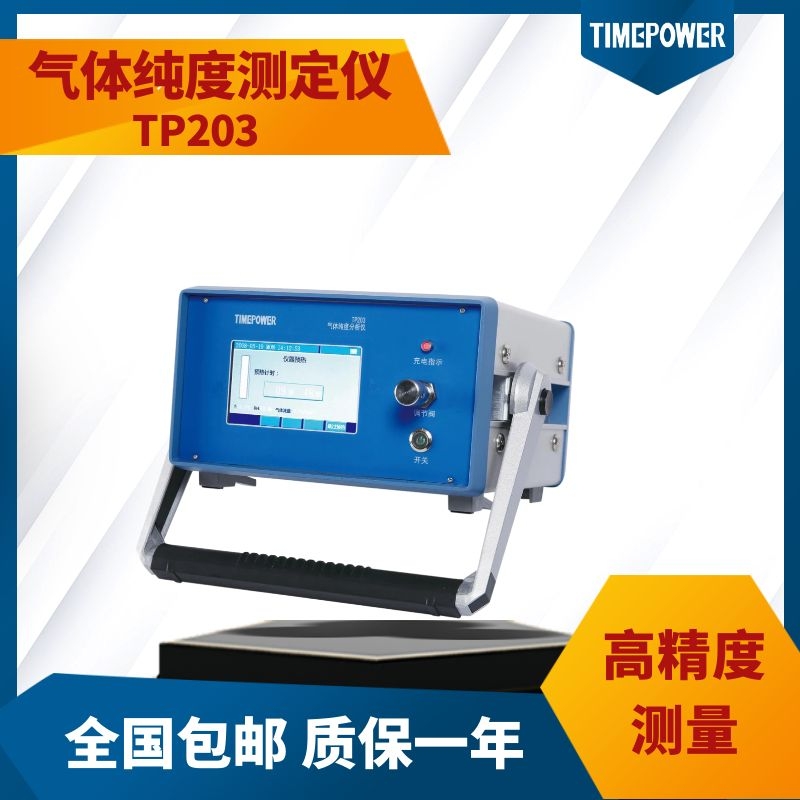

氣體純度測定儀
